 Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant
AuteurMessage
gilles
Administrateur
Administrateur


Date d'inscription : 30/04/2006
Nombre de messages : 17264

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   10.10.13 18:13

deugui a écrit:
le shema de gilles ne donne a mon avis aucune info sur la progressivitéreflexion sur pas grand chose d ailleurs (a moins que je n ai pas compris quelque chose)

la course + importante de la tige du pds n indique pas forcement une progressivité moindre reflexion voir meme le contraire non??
Je vais essayer de détailler :
- La "force" d'amortissement est proportionnelle au carré de la vitesse de la tige de l'amortisseur : donc une grande variation de vitesse sur cette tige indique une grande variation de l'ammortissement ... d'où le lien avec ce qu'on peut appeler la "progressivité de l'ammortissement".
- La course de la tige de l'amorto n'indique bien sûr rien du tout ... par contre l'effort de rappel en position est proportionnel à la course du ressort ... et comme le ressort est monté autour de l'amortisseur, l'effort de rappel est donc proportionnel à la course de l'amortisseur ange
Plus grande est la course (pour un même enfoncement au niveau de la roue) plus grand est l'effort de rappel en position (ce que certains on appelé "effet rebond")


papy01 a écrit:
et dire que not' cher Gillou voulait essayer de nous zinstruire  ptdr
ça doit être une sorte de vocation mdr
Revenir en haut Aller en bas
GENFY74
2005 Spirit
2005 Spirit


Date d'inscription : 05/01/2007
Masculin Age : 48
Moto :
Région / département :
Nombre de messages : 5694

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   10.10.13 18:18

gilles a écrit:
deugui a écrit:
le shema de gilles ne donne a mon avis aucune info sur la progressivitéreflexion sur pas grand chose d ailleurs (a moins que je n ai pas compris quelque chose)

la course + importante de la tige du pds n indique pas forcement une progressivité moindre reflexion voir meme le contraire non??
Je vais essayer de détailler :
- La "force" d'amortissement est proportionnelle au carré de la vitesse de la tige de l'amortisseur : donc une grande variation de vitesse sur cette tige indique une grande variation de l'ammortissement ... d'où le lien avec ce qu'on peut appeler la "progressivité de l'ammortissement".
- La course de la tige de l'amorto n'indique bien sûr rien du tout ... par contre l'effort de rappel en position est proportionnel à la course du ressort ... et comme le ressort est monté autour de l'amortisseur, l'effort de rappel est donc proportionnel à la course de l'amortisseur ange
Plus grande est la course (pour un même enfoncement au niveau de la roue) plus grand est l'effort de rappel en position (ce que certains on appelé "effet rebond")
rhooo pitain , le deugui il va se faire une déchirure du cerveau ptdr ptdr ptdr
Revenir en haut Aller en bas
gilles
Administrateur
Administrateur


Date d'inscription : 30/04/2006
Masculin Age : 56
Moto : KTM Six Days 250 EXC-F 2016
Région / département : Pommiers
Nombre de messages : 17264

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   10.10.13 18:22

papy01 a écrit:
pour essayer de ne pas rebondir
ou plutot , si , pour mieux rebondir
allez voir le chapitre " biellettes KTM "
le 4 Nov 2012
Gilles avait déjà posté des liens
avec des zimages et des calculs
moi je n'y ai rien compris bah
mais je trouve ces explications tres scientifiques
C'est vrai que les archives sont pleines de biellettes mdr
http://www.lenduro.com/t27353p60-biellettes-ktm
... là en plus ça faisait travailler l'anglais ptdr

_________________
GA ZO BU MEU *  (devise Shadok)
* La vérité c'est qu'il n'y a pas de vérité, y compris celle-ci !

Gilles
Revenir en haut Aller en bas
deugui
Pourrisseur de Limace
Pourrisseur de Limace


Date d'inscription : 06/04/2010
Masculin Age : 46
Moto : 300 huuuu zeuuuubiiii (la mouche)
Région / département : isere
Nombre de messages : 7235

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   10.10.13 18:23

yeah mais si tu veux vraiment avoir un resultat concret c est pas aussi simple que ca:voyons: ton calcul marcherait pour un meme amortisseur monté sur biellettes et sur pds ce qui n est pas le cas:voyons: les 2 ne sont pas freinés de la meme facon ...m enfin je m egare .. c est po pour moi ca  moi je m arrete au ressenti
Revenir en haut Aller en bas
deugui
Pourrisseur de Limace
Pourrisseur de Limace


Date d'inscription : 06/04/2010
Masculin Age : 46
Moto : 300 huuuu zeuuuubiiii (la mouche)
Région / département : isere
Nombre de messages : 7235

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   10.10.13 18:25

GENFY74 a écrit:
gilles a écrit:
deugui a écrit:
le shema de gilles ne donne a mon avis aucune info sur la progressivitéreflexion sur pas grand chose d ailleurs (a moins que je n ai pas compris quelque chose)

la course + importante de la tige du pds n indique pas forcement une progressivité moindre reflexion voir meme le contraire non??
Je vais essayer de détailler :
- La "force" d'amortissement est proportionnelle au carré de la vitesse de la tige de l'amortisseur : donc une grande variation de vitesse sur cette tige indique une grande variation de l'ammortissement ... d'où le lien avec ce qu'on peut appeler la "progressivité de l'ammortissement".
- La course de la tige de l'amorto n'indique bien sûr rien du tout ... par contre l'effort de rappel en position est proportionnel à la course du ressort ... et comme le ressort est monté autour de l'amortisseur, l'effort de rappel est donc proportionnel à la course de l'amortisseur ange
Plus grande est la course (pour un même enfoncement au niveau de la roue) plus grand est l'effort de rappel en position (ce que certains on appelé "effet rebond")
rhooo pitain , le deugui il va se faire une déchirure du cerveau ptdr ptdr ptdr
mdr t inquiete j irais pas jusque la salive grimace
Revenir en haut Aller en bas
ROBIN
Pourrisseur de Limace
Pourrisseur de Limace


Date d'inscription : 21/07/2008
Masculin Age : 39
Moto : une rouge maintenant mais toujours un 2 tps ! et Truuumph Bonneville 72
Région / département : Ouai c'est ça, par là bas dans la plaine
Nombre de messages : 6035

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   10.10.13 18:51

deugui a écrit:
GENFY74 a écrit:
gilles a écrit:
deugui a écrit:
le shema de gilles ne donne a mon avis aucune info sur la progressivitéreflexion sur pas grand chose d ailleurs (a moins que je n ai pas compris quelque chose)

la course + importante de la tige du pds n indique pas forcement une progressivité moindre reflexion voir meme le contraire non??
Je vais essayer de détailler :
- La "force" d'amortissement est proportionnelle au carré de la vitesse de la tige de l'amortisseur : donc une grande variation de vitesse sur cette tige indique une grande variation de l'ammortissement ... d'où le lien avec ce qu'on peut appeler la "progressivité de l'ammortissement".
- La course de la tige de l'amorto n'indique bien sûr rien du tout ... par contre l'effort de rappel en position est proportionnel à la course du ressort ... et comme le ressort est monté autour de l'amortisseur, l'effort de rappel est donc proportionnel à la course de l'amortisseur ange
Plus grande est la course (pour un même enfoncement au niveau de la roue) plus grand est l'effort de rappel en position (ce que certains on appelé "effet rebond")
rhooo pitain , le deugui il va se faire une déchirure du cerveau ptdr ptdr ptdr
mdr t inquiete j irais pas jusque la salive grimace
mdr Deugui il va faire comme nous c'est l'heure de l'apéro donc la déchirure n'aura pas lieu mdr Alors SANTE ! canon canon
Gilles a bien résumé, en gros les biellettes jouent un rôle d'extension ou plutôt de démultiplication de l'amortisseur, il est donc difficile d'obtenir la même progressivité, cependant WP a fait de très gros progrès sur ses produits pour se rapprocher d'un amorto + biellettes.
Revenir en haut Aller en bas
deugui
Pourrisseur de Limace
Pourrisseur de Limace


Date d'inscription : 06/04/2010
Masculin Age : 46
Moto : 300 huuuu zeuuuubiiii (la mouche)
Région / département : isere
Nombre de messages : 7235

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   10.10.13 19:05

ROBIN a écrit:
deugui a écrit:
GENFY74 a écrit:
gilles a écrit:
deugui a écrit:
le shema de gilles ne donne a mon avis aucune info sur la progressivitéreflexion sur pas grand chose d ailleurs (a moins que je n ai pas compris quelque chose)

la course + importante de la tige du pds n indique pas forcement une progressivité moindre reflexion voir meme le contraire non??
Je vais essayer de détailler :
- La "force" d'amortissement est proportionnelle au carré de la vitesse de la tige de l'amortisseur : donc une grande variation de vitesse sur cette tige indique une grande variation de l'ammortissement ... d'où le lien avec ce qu'on peut appeler la "progressivité de l'ammortissement".
- La course de la tige de l'amorto n'indique bien sûr rien du tout ... par contre l'effort de rappel en position est proportionnel à la course du ressort ... et comme le ressort est monté autour de l'amortisseur, l'effort de rappel est donc proportionnel à la course de l'amortisseur ange
Plus grande est la course (pour un même enfoncement au niveau de la roue) plus grand est l'effort de rappel en position (ce que certains on appelé "effet rebond")
rhooo pitain , le deugui il va se faire une déchirure du cerveau ptdr ptdr ptdr
mdr t inquiete j irais pas jusque la salive grimace
mdr Deugui il va faire comme nous c'est l'heure de l'apéro donc la déchirure n'aura pas lieu mdr Alors SANTE ! canon canon
Gilles a bien résumé, en gros les biellettes jouent un rôle d'extension ou plutôt de démultiplication de l'amortisseur, il est donc difficile d'obtenir la même progressivité, cependant WP a fait de très gros progrès sur ses produits pour se rapprocher d'un amorto  + biellettes.


canon canon canon mdr a la tienne clin d'oeil et je maintien ange si vous voulez j ai une fourche telever a vous fourguer clin d'oeil
Revenir en haut Aller en bas
Superfrog
Jaspineur
Jaspineur


Date d'inscription : 02/11/2012
Masculin Age : 26
Moto : Husqvarna TE310R
Région / département : 26
Nombre de messages : 208

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   10.10.13 22:13

gilles a écrit:
Superfrog a écrit:
Oui, j'ai oublié de la prendre, je te relève ça demain ^^
coucou

En fait, vu les photos, c'est 2 cotes (celles que j'ai mis à 80) qu'il me faudrait ange



j'ai déjà la simulation avec ton basculeur ...  et il y a du neuf dans le travail comparatif de l'amortisseur secret
Désolé pour le retard !!!! fouet fouet

Alors les côtes (toujours approximatif).

Le déport est de 165 mm (fixation biellettes)
Le premier point (le 80 à la vertical) est de 100mm (fixation bras oscillant)
Et la fixation de l'amortisseur tout en haut est 310mm plus loin (410 en partant du bas donc).

Le bras oscillant à une longueur de 570 mm.
Tout est entre-axes bien sur.

Par contre, autre point par rapport à ta première simulation.
Sur un PDS, la fixation sur le bras oscillant est souvent il me semble le plus loin possible (le plus près possible de la roue quoi).
La simulation avec le même point d'accroche est toujours interessant également, mais essais de rajouter avec une fixation du PDS le plus proche possible de la réalité (Donc 3 courbes cette fois ange )
Revenir en haut Aller en bas
gilles
Administrateur
Administrateur


Date d'inscription : 30/04/2006
Masculin Age : 56
Moto : KTM Six Days 250 EXC-F 2016
Région / département : Pommiers
Nombre de messages : 17264

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   10.10.13 22:43

merci pour les cotes

Pour le coté "proche de la roue" du PDS, c'est bien le cas ! ... regarde sur tes photos, le point d'attache du basculeur sur le bras est à peu près au même niveau de recul que le PDS sur une Ktoche (par contre, le PDS s'accroche sur le dessus du bras, alors que le basculeur est plutôt dessous) ... je vais modifier la modélisation pour affiner tout ça !

_________________
GA ZO BU MEU *  (devise Shadok)
* La vérité c'est qu'il n'y a pas de vérité, y compris celle-ci !

Gilles
Revenir en haut Aller en bas
Superfrog
Jaspineur
Jaspineur


Date d'inscription : 02/11/2012
Masculin Age : 26
Moto : Husqvarna TE310R
Région / département : 26
Nombre de messages : 208

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   10.10.13 22:53

Oui c'est pas faux ^^ Pourtant j'étais devant ma brèle y'a pas une heure XD.
Ca doit être le fait que la fixation est sur le dessus et que l'amortisseur est beaucoup plus incliné qui m'a fait penser ca
Revenir en haut Aller en bas
gilles
Administrateur
Administrateur


Date d'inscription : 30/04/2006
Masculin Age : 56
Moto : KTM Six Days 250 EXC-F 2016
Région / département : Pommiers
Nombre de messages : 17264

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   10.10.13 23:17

Superfrog a écrit:

...

Alors les côtes (toujours approximatif).

Le déport est de 165 mm (fixation biellettes)
Le premier point (le 80 à la vertical) est de 100mm (fixation bras oscillant)
Et la fixation de l'amortisseur tout en haut est 310mm plus loin (410 en partant du bas donc).
...
reflexion  tu es certain du déport (horizontal) de 165 mm entre l'axe du bras oscillant et l'axe de fixation des biellettes sur le cadre ?
... à l'oeil sur tes photos, je dirais autour de 70 mm reflexion

_________________
GA ZO BU MEU *  (devise Shadok)
* La vérité c'est qu'il n'y a pas de vérité, y compris celle-ci !

Gilles
Revenir en haut Aller en bas
Superfrog
Jaspineur
Jaspineur


Date d'inscription : 02/11/2012
Masculin Age : 26
Moto : Husqvarna TE310R
Région / département : 26
Nombre de messages : 208

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   10.10.13 23:28

On voit très mal l'axe du bras sur la photo (faudrait que jla retourne aussi ange ). Il se situe caché derrière la protection noir, le plus proche possible de l'avant. Je te prendrai une meilleure photo. Mais je suis quasi sûr de la cote. Je vérifierai au cas ou ...
Revenir en haut Aller en bas
diabolo38
Maître bûcheron
Maître bûcheron


Date d'inscription : 22/10/2012
Masculin Age : 44
Moto : 250exc, MT-03, 200 DTr
Région / département : 38
Nombre de messages : 1656

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   11.10.13 8:08

Pour bien comprendre l'ensemble il serai utile d'avoir :

la courbe qui donne la compression amorto en fonction du déplacement de la roue
ca peu confirmer pourquoi un ressort progressif sur PDS peu aidé (je soupçonne les biellette de joué ce role de base)

la pente de cette courbe nous renseigne aussi sur le comportement dynamique sur un choc suivant l’enfoncement
ok l'energie et l'hydraulique se comporte en v2 mais v e t x dépendes de la capacité a accéléré le système donc réaction a une force (= k*x x=deplacment amorto)

la modélisation meca et dynamique totale a des sollicitation diverse est possible mais ca fait du taf et réfléchir ..
l’école est bien loin pour moi pas trop le courage ni les soft pour vilon
mais j'hesiterai pas a faire avancé le shmilblic .. t'es sur la bonne voi respect bien
Revenir en haut Aller en bas
gilles
Administrateur
Administrateur


Date d'inscription : 30/04/2006
Masculin Age : 56
Moto : KTM Six Days 250 EXC-F 2016
Région / département : Pommiers
Nombre de messages : 17264

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   11.10.13 10:11

diabolo38 a écrit:
Pour bien comprendre l'ensemble il serai utile d'avoir :

la courbe qui donne la compression amorto en fonction du déplacement de la roue
ca peu confirmer pourquoi un ressort progressif sur PDS peu aidé (je soupçonne les biellette de joué ce role de base)

...
La courbe dont tu parles, c'est la compression du ressort (l'amorto ne se "comprime" pas le long de sa course).
Je suis de ton avis, c'est certainement la donnée la plus importante .... et sans donner la courbe, c'est ce que j'ai indiqué avec les données sur les courses :

gilles a écrit:
...

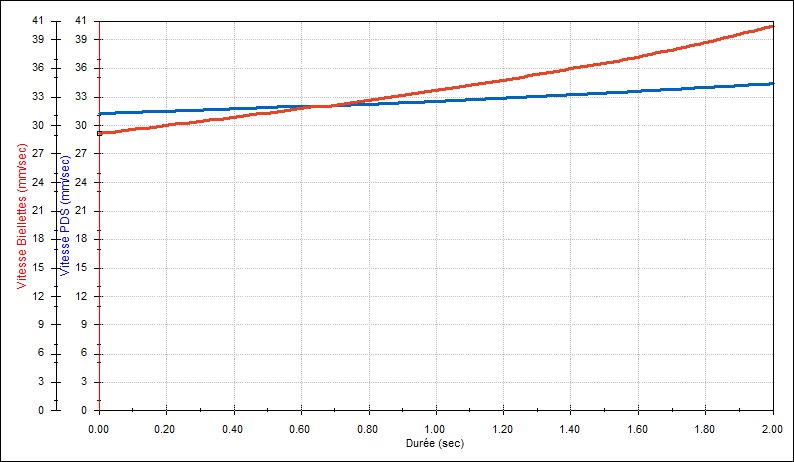

Pour le déplacement simulé, les courses d'amortissement sont les suivantes:
Avec PDS : 44 mm
Avec biellette : 18 mm
gilles a écrit:
Quelques conséquences pour le ressort :
La course nécessaire pour le même mouvement est 2 x plus importante dans le cas du PDS.
- Donc plus grande variation de l'effort de rappel dans le cas du PDS ... à ressort égal, la force augmente plus vite, ce qui dans ce cas occasionne plus d'effet de rebond.
- En adaptant la raideur du ressort et la précontrainte la différence peut être atténuée ... mais pas totalement annulée. Peut être une explication au coté plus "vif" des KTM ?

...

J'aurai tendance à dire qu'il faudrait plutôt travailler sur le ressort que sur l'amortisseur pour avoir le même comportement entre PDS et Biellettes (mais est-ce vraiment le but ? ange )
Il faut que je refasse la simulation avec une géométrie de biellettes précise (j'avais pas ça sous la main au départ) ... mais déjà avec ce que m'a indiqué superfrog, l'influence de l'amortisseur devient très faible ... nouveaux résultats à suivre ...

_________________
GA ZO BU MEU *  (devise Shadok)
* La vérité c'est qu'il n'y a pas de vérité, y compris celle-ci !

Gilles
Revenir en haut Aller en bas
gilles
Administrateur
Administrateur


Date d'inscription : 30/04/2006
Masculin Age : 56
Moto : KTM Six Days 250 EXC-F 2016
Région / département : Pommiers
Nombre de messages : 17264

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   11.10.13 23:32

Aller, au bout de 10 pages, je reprend tout à zéro mdr

Cette fois j'essaye de comparer ce que je peux trouver de plus comparable ... et comme on trouve de belles photos planes et à grande échelle chez KTM version US, c'est parti !!!

Modèle n°1 : une XC-W avec PDS (extrait de la partie intéressante) :


Modèle n°2 : une XC avec biellettes (extrait de la partie intéressante) :



Un peu de mesures de pixels, mise à l'échelle, schématisation 3D, on arrive au modèle suivant :



... on lance la modélisation ... tadaaaa

_________________
GA ZO BU MEU *  (devise Shadok)
* La vérité c'est qu'il n'y a pas de vérité, y compris celle-ci !

Gilles
Revenir en haut Aller en bas
gilles
Administrateur
Administrateur


Date d'inscription : 30/04/2006
Masculin Age : 56
Moto : KTM Six Days 250 EXC-F 2016
Région / département : Pommiers
Nombre de messages : 17264

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   12.10.13 0:21

Résultats de la simulation ... même avec l'approximation de mes mesures sur la géométrie...

hallucinant sont forts chez KTM ...

que ce soit un PDS ou des biellettes ... ça revient quasi au même (avec le reste identique bien sûr)

Explications :
J'ai mis en entrée une vitesse constante de remontée de la roue (100 mm/s)
De cette manière, le temps est proportionnel à la course verticale de la roue AR.
Les courbes sont données en fonction du temps, mais on obtiendrai les mêmes en fonction de la position de la roue !

Différences d'amortissement :
- Pour mémoire, la force d'amortissement est proportionnelle au carré de la vitesse de la tige
(Ce n'est pas tout à fait exact car sur les amortos on peu régler une valeur pour les basses vitesses et une pour les hautes vitesses... mais là, comme la vitesse est presque constante, ça ne change pas la comparaison entre les 2 systèmes)



Même si il y a une petite différence, on reste dans les 2 cas dans le même ordre de grandeur autour de 32% de la vitesse verticale d'enfoncement de la roue.
Si on est très fin, on peut noter une variation un peu plus importante avec le système à biellettes ... très légèrement mois amorti lorsque la roue est au plus bas (moto en l'air) et légèrement plus amortis lorsque la roue est au plus enfoncée (réception de saut) ... peut-être un pouillème de gagné sur un terrain de cross ?


Différence de compression du ressort :
là, je pensai retrouver une vrai différence ange

Les valeurs dans les échelles des 2 courbes sont différentes, car elles représentent les variations de longueur et pas l'enfoncement du ressort (il faut soustraire à chaque fois la longueur "ressort préchargé, moto sur le tabouret" qui est une constante)
Par contre l'échelle est la même pour les 2 courbes ! (même différence maxi-mini des 2 échelles)


là encore, il faut carrément de bons yeux pour voir une différence hallucinant  (j'avoue avoir été surpris du résultat !)
4 mm de différence sur les 68 mm d'écrasement des ressorts ... mais qu'il faut aller chercher sur les derniers mm de l'enfoncement ... peut-être une différence perceptible en cross en réception d'un gros saut ...


Bien sûr, il ne faudrait pas conclure que TOUS les dispositifs à biellettes sont équivalents à TOUS les dispositifs avec PDS ... il suffit de modifier la longueur de la biellettes pour obtenir des courbes différentes ange
Simplement, sur les 2 modèles présentés, on voit que ce n'est pas le choix technique qui fait la différence ange


... mais ça ne devrait pas empêcher de remplir encore 10 pages mdr

_________________
GA ZO BU MEU *  (devise Shadok)
* La vérité c'est qu'il n'y a pas de vérité, y compris celle-ci !

Gilles
Revenir en haut Aller en bas
deugui
Pourrisseur de Limace
Pourrisseur de Limace


Date d'inscription : 06/04/2010
Masculin Age : 46
Moto : 300 huuuu zeuuuubiiii (la mouche)
Région / département : isere
Nombre de messages : 7235

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   12.10.13 1:15

c est pour ca que j avais pas senti de difference ange clin d'oeil mdr
Revenir en haut Aller en bas
deugui
Pourrisseur de Limace
Pourrisseur de Limace


Date d'inscription : 06/04/2010
Masculin Age : 46
Moto : 300 huuuu zeuuuubiiii (la mouche)
Région / département : isere
Nombre de messages : 7235

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   12.10.13 1:24

deugui a écrit:
c est vrai que finalement l entretien entre CA et une rotule pds est assez" /> ...comment dire aussi aisémdr


par contre en facilité et cout d entretien reflexion
Revenir en haut Aller en bas
lolo (le badrais)
Born to be Wild
Born to be Wild


Date d'inscription : 10/10/2010
Masculin Age : 35
Moto : yam' 250 wrf, suz' 1250 bandit
Région / département : punk land
Nombre de messages : 9379

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   12.10.13 7:47

dans les 2 cas, faut pas sortir de st cyr pour y entretenir, on s'en fait une montagne mais c'est pas compliqué du tout d'eclater des biellettes, pis si on a peur de ne plus s'y retrouver, faut faire des photos avant demontage, mais logiquement, chaque piece va bien à sa place, on ne peut pas se tromper au remontage, exactement comme la rotule pds bien
Revenir en haut Aller en bas
deugui
Pourrisseur de Limace
Pourrisseur de Limace


Date d'inscription : 06/04/2010
Masculin Age : 46
Moto : 300 huuuu zeuuuubiiii (la mouche)
Région / département : isere
Nombre de messages : 7235

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   12.10.13 11:32

lolo (le badrais) a écrit:
dans les 2 cas, faut pas sortir de st cyr pour y entretenir, on s'en fait une montagne mais c'est pas compliqué du tout d'eclater des biellettes, pis si on a peur de ne plus s'y retrouver, faut faire des photos avant demontage, mais logiquement, chaque piece va bien à sa place, on ne peut pas se tromper au remontage, exactement comme la rotule pds bien
perplexe j ai pas dit que c etait compliqué mais juste que ca n a rien a voir avec une rotule pds (faut quand meme etre objectif) ey niveau tarif aussi yeah clin d'oeil
Revenir en haut Aller en bas
fred27
Pourrisseur de Limace
Pourrisseur de Limace


Date d'inscription : 08/05/2009
Masculin Age : 16
Moto : WRF250
Région / département : beaujoland
Nombre de messages : 2670

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   12.10.13 21:24

ok gilles mais tu prend la mème vitesse pour les 2 systemes. mais la différence des systemes ne ferait elle pas varier la vitesse? est ce la mème force de ressort? d'empilage de clapet?

allez encore 10 pages et je vous expliquerais....je sors
Revenir en haut Aller en bas
http://www.endurobeaujolais.com
juanito
Maître bûcheron
Maître bûcheron


Date d'inscription : 03/01/2010
Masculin Age : 38
Moto : 450 YZF 14
Région / département : COURZIEU 69
Nombre de messages : 1519

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   12.10.13 21:39

mdr  Oh les mecs vous avez que ça à foutre, y'a pas maman qui traine... ptdr
Revenir en haut Aller en bas
gilles
Administrateur
Administrateur


Date d'inscription : 30/04/2006
Masculin Age : 56
Moto : KTM Six Days 250 EXC-F 2016
Région / département : Pommiers
Nombre de messages : 17264

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   13.10.13 0:15

fred27 a écrit:
ok gilles mais tu prend la mème vitesse pour les 2 systemes. mais la différence des systemes ne ferait elle pas varier la vitesse? est ce la mème force de ressort? d'empilage de clapet?

allez encore 10 pages et je vous expliquerais....je sors
coucou
Oui, même vitesse "d'entrée" et constante : 100 mm/s de vitesse d'enfoncement vertical de la roue (mais la valeur en soit n'a pas d'importance pour la comparaison)
... et heureusement que dans la réalité le ressort et l'amortisseur font varier (ralentissent) cette vitesse !!!

Là, je compare uniquement les 2 géométries, sans intervention ni du ressort ni de l'amortisseur.
Ce que l'on voit, c'est que les 2 géométries vont imposer à peut près les mêmes contraintes, aussi bien au ressort qu'à l'amortisseur ... et que si on monte les mêmes ressorts et amortisseurs, réglés de la même manière ... on obtiendra le même comportement !!!
P'tite précision :
- Même amortisseur veut dire même corps, la longueur libre de la tige n'est pas la même (donc pas interchangeable)
- Même ressort : là c'est bien les mêmes ressorts réglés avec la même précontrainte

... si ça peut éviter 10 pages d'explications ptdr

_________________
GA ZO BU MEU *  (devise Shadok)
* La vérité c'est qu'il n'y a pas de vérité, y compris celle-ci !

Gilles
Revenir en haut Aller en bas
monosapiens
Pourrisseur de Limace
Pourrisseur de Limace


Date d'inscription : 29/12/2011
Masculin Age : 49
Moto : HONDA
Région / département : HAUTE SAVOIE
Nombre de messages : 12646

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   13.10.13 8:34



Le probleme ne vient peut être pas du systeme mais tout simplement
de l'amortisseur qui a du mal à encaisser les informations et les restituer.
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   13.10.13 9:34

gilles a écrit:
fred27 a écrit:
ok gilles mais tu prend la mème vitesse pour les 2 systemes. mais la différence des systemes ne ferait elle pas varier la vitesse? est ce la mème force de ressort? d'empilage de clapet?

allez encore 10 pages et je vous expliquerais....je sors
coucou
Oui, même vitesse "d'entrée" et constante : 100 mm/s de vitesse d'enfoncement vertical de la roue (mais la valeur en soit n'a pas d'importance pour la comparaison)
... et heureusement que dans la réalité le ressort et l'amortisseur font varier (ralentissent) cette vitesse !!!

Là, je compare uniquement les 2 géométries, sans intervention ni du ressort ni de l'amortisseur.
Ce que l'on voit, c'est que les 2 géométries vont imposer à peut près les mêmes contraintes, aussi bien au ressort qu'à l'amortisseur ... et que si on monte les mêmes ressorts et amortisseurs, réglés de la même manière ... on obtiendra le même comportement !!!
P'tite précision :
- Même amortisseur veut dire même corps, la longueur libre de la tige n'est pas la même (donc pas interchangeable)
- Même ressort : là c'est bien les mêmes ressorts réglés avec la même précontrainte

... si ça peut éviter 10 pages d'explications ptdr
Ok, mais les contraintes, forces et réactions ne sont pas diffusés de la même manière entre le PDS et le système à biellettes.

J'ai eu des motos dans les mêmes années avec un PDS de conception différent,

une Husaberg de 2001, avec un amortisseur positionné verticalement et fourche de gros diamètre (WP 48mm)
et une KTM même année avec un amorto positionné plus "horizontalement" et fourche plus modeste

avec utilisation identique (quand la zaberg voulait fonctionner perplexe), j'ai toujours préféré la zaberg, pas de guidonnage, d'impression que l'arrière "pousse" au freinage et pas d'avant qui se fait la malle.

d'ou déjà à l'époque, je me suis dit que la position du dit amortisseur n'allait pas sur la KTM, j'ai réitéré l'erreur avec la Zaberg 2012 mdr

pour moi, de comparer le fonctionnement de la cinématique des deux systèmes ne suffit pas,
des mesures sont à faire avec des capteurs sur les motos et tout le bazar.

mais c'est un peu tard, dans deux ans max le pds ne sera plus.









Revenir en haut Aller en bas
deugui
Pourrisseur de Limace
Pourrisseur de Limace


Date d'inscription : 06/04/2010
Masculin Age : 46
Moto : 300 huuuu zeuuuubiiii (la mouche)
Région / département : isere
Nombre de messages : 7235

MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   13.10.13 11:54

mais c'est un peu tard, dans deux ans max le pds ne sera plus.


reflexion ca m etonnerait et puis comment tu ferais pour tenter de pourrir ktm mdr tu te ferais chier non??ange clin d'oeil
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !   Aujourd'hui à 11:16

Revenir en haut Aller en bas

Tentative d'approche théorique sur le PDS et les biellettes - Reboot page 10 !
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 6 sur 10Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant
 Sujets similaires
-
» Approche socio-politique de l'Asie musulman
» Besoin de trouver un ral qui s'approche le plus de cette photo!
» Tentative d'effraction
» *** ALERTE TENTATIVE D'ENLEVEMENT D'ENFANTS ***
» Question sur le nombre de tentative

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
L'ENDURO EN RHONE-ALPES :: LE MATERIEL :: Mécanique / Technique / Pilotage / Equipement / Essai / Occasion-
Sauter vers:
