MessageSujet: SHEMA ELECTRIQUE   07.10.13 20:17

Bonjour a tous je possede une 250 wrz de 98 et tout mon faisceau electrique est dans hs quelqu'un peut me donner un site ou je pourrai avoir le shema electrique pour refaire l'eclairage car sur le manuel vu que c'est a la base une yz il n'y a paspas le shema

merci a tous
Revenir en haut Aller en bas
Cratus
Beau parleur
Beau parleur


Date d'inscription : 23/04/2012
Masculin Age : 28
Moto : 200 gasgas
Région / département : Sud Ardèche
Nombre de messages : 159

MessageSujet: faisceau electrique 200 Gas Gas   09.11.13 13:05

Salut,

Je déterre ce topic afin d'éviter d'en ouvrir un nouveau. Voilà, je cherche à refaire marcher mes feux.

État de la moto à l'achat :


- j'allume la moto, les feux s'allument automatiquement sauf la veilleuse.
- pas de commodo.
- feu stop marche marche pas ?? je n'ai jamais fais gaffe.


État de la moto actuel :


- j'allume la moto, rien ne s'allume euh.ah
- ampoules ok

Voici 2-3 photos (sur lesquelles je n'ai rien débranché) :

Optique avant :

" />

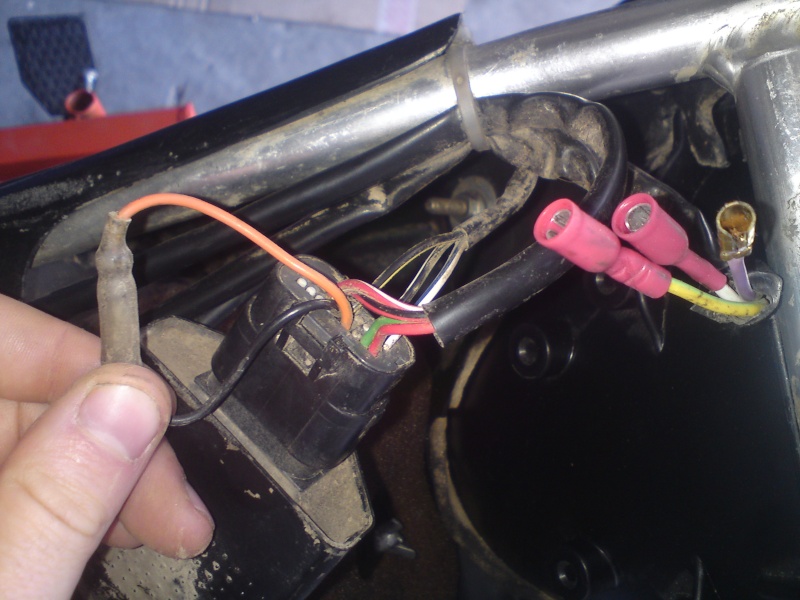

Boitier CDI pour lequel j'ai un schéma électrique mais de mauvaise qualité, du coup je ne sais pas quelles couleurs correspondent à quoi (la loose) . Les 3 cosses à droite correspondent au feu arrière. :
" />


Ce que je voudrais faire :

- refaire marcher les feux (avant et arrière)
- mettre en place un commodo pour allumer ou éteindre les feux
- refaire marcher le feu stop.



Du coup je cherche des conseils pour pouvoir faire ça et savoir d'ou peut venir la panne actuelle. La moto, un 200 gasgas de 2004 ou 2005 je ne sais plus

merci clin d'oeil
Revenir en haut Aller en bas
freduro
Moulin à paroles
Moulin à paroles


Date d'inscription : 12/03/2011
Nombre de messages : 749

MessageSujet: Re: SHEMA ELECTRIQUE   09.11.13 16:05

perso je ne toucherai pas à ces fils qui sont reliés au CDI.
en sortie du carter d'allumage, tu as un faisceau qui est destiné à l'allumage mais aussi un faisceau qui te fourni du courant destiné à l'éclairage.
ce faisceau comporte ,de mémoire, 3 fils (jaune, noir, blanc).
le noir est relié à la masse, le jaune alimente les accessoires (phare, feux, stop) et le régulateur qui va écrêter tout çà à 12 volts.

si ton circuit fonctionnait auparavant, c'est qu'un des composants est hs. il faut les tester un par un. ton contacteur à tirette me semble être un bon coupable. shunte le pour voir.

enfin pour installer un feu stop, as tu encore l'un des deux contacteur de pression au niveau des maitre cylindre?
Revenir en haut Aller en bas
lolo (le badrais)
Born to be Wild
Born to be Wild


Date d'inscription : 10/10/2010
Masculin Age : 35
Moto : yam' 250 wrf, suz' 1250 bandit
Région / département : punk land
Nombre de messages : 9382

MessageSujet: Re: SHEMA ELECTRIQUE   09.11.13 16:41

freduro a écrit:
. ton contacteur à tirette me semble être un bon coupable. shunte le pour voir.


je plussoie, vire ce tas de merd. quoi qu'il arrive, c'est en rade une fois sur deux ces machins là!
Revenir en haut Aller en bas
Cratus
Beau parleur
Beau parleur


Date d'inscription : 23/04/2012
Masculin Age : 28
Moto : 200 gasgas
Région / département : Sud Ardèche
Nombre de messages : 159

MessageSujet: Re: SHEMA ELECTRIQUE   09.11.13 18:40

Merci pour vos réponses à tous les 2. C'est vrai que ça fait chier à tout le temps merder ces trucs ! J'vais me dégoter un multimètre pour pouvoir tester tout ça.

freduro a écrit:
perso je ne toucherai pas à ces fils qui sont reliés au CDI.
en sortie du carter d'allumage, tu as un faisceau qui est destiné à l'allumage mais aussi un faisceau qui te fourni du courant destiné à l'éclairage.
ce faisceau comporte ,de mémoire, 3 fils (jaune, noir, blanc).
le noir est relié à la masse, le jaune alimente les accessoires (phare, feux, stop) et le régulateur qui va écrêter tout çà à 12 volts.

si ton circuit fonctionnait auparavant, c'est qu'un des composants est hs. il faut les tester un par un. ton contacteur à tirette me semble être un bon coupable. shunte le pour voir.

enfin pour installer un feu stop, as tu encore l'un des deux contacteur de pression au niveau des maitre cylindre?
Voilà ma sortie de régulateur. Un fil noir et un fil jaune cf photo. Si j'ai bien compris, c'est en partant de ces 2 fils que je chope le 12V ?

[img][/img]

Sinon, j'ai bien un contacteur au niveau du maître cylindre de frein qui est relié au reste du faisceau (cf photo). Je vais suivre tous les fils et vérifier qu'il n'y a rien de débranché alors.
[img][/img]
Revenir en haut Aller en bas
freduro
Moulin à paroles
Moulin à paroles


Date d'inscription : 12/03/2011
Nombre de messages : 749

MessageSujet: Re: SHEMA ELECTRIQUE   09.11.13 21:55

sur ton régulateur, le fil noir va à la masse.
le fil jaune est relié par un raccord en T à la sortie de volant et remonte derrière ta plaque phare pour alimenter les accessoires.
clair?
Revenir en haut Aller en bas
Cratus
Beau parleur
Beau parleur


Date d'inscription : 23/04/2012
Masculin Age : 28
Moto : 200 gasgas
Région / département : Sud Ardèche
Nombre de messages : 159

MessageSujet: Re: SHEMA ELECTRIQUE   10.11.13 15:02

freduro a écrit:
sur ton régulateur, le fil noir va à la masse.
le fil jaune est relié par un raccord en T à la sortie de volant et remonte derrière ta plaque phare pour alimenter les accessoires.
clair?
oui ça à l'air d'être ça. Je me suis rendu compte en fait qu'en plus du fil noir et jaune derrière le régulateur, les fils jaunes et vert sont également relié à la masse. Donc si je veux brancher un truc je doit faire : positif en jaune et négatif en jaune et vert. C'est bien ça.


mamouth que ça me gave l’électricité  colere ange

Merci pour le coup de main en tout cas
Revenir en haut Aller en bas
clod
Géo Trouvetou
Géo Trouvetou


Date d'inscription : 19/04/2005
Masculin Age : 51
Moto : ROUGE
Région / département : démon du lyonnais
Nombre de messages : 5591

MessageSujet: Re: SHEMA ELECTRIQUE   11.11.13 10:15

Si je peux apporter ma contribution.
Tu vas là  Manuels Gasgas EC et tu télécharges ton manuel d'atelier. Le schéma électrique est vers la fin du pdf en général.
Revenir en haut Aller en bas
Cratus
Beau parleur
Beau parleur


Date d'inscription : 23/04/2012
Masculin Age : 28
Moto : 200 gasgas
Région / département : Sud Ardèche
Nombre de messages : 159

MessageSujet: Re: SHEMA ELECTRIQUE   11.11.13 12:41

clod a écrit:
Si je peux apporter ma contribution.
Tu vas là  Manuels Gasgas EC et tu télécharges ton manuel d'atelier. Le schéma électrique est vers la fin du pdf en général.
bien  Je vais tirer tout ça au clair la semaine prochaine avec un multimètre.
