AuteurMessage
lolo (le badrais)
Born to be Wild
Born to be Wild


Date d'inscription : 10/10/2010
Nombre de messages : 12216

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty23.02.21 15:59

micboy a écrit:
pas mal ça bien

niveau éclairage ça donne quoi ?

Ayant le même et l’ayant surtout beaucoup utilisé, je vais répondre :
Faisceaux peu large et puissant, c est un feu longue portée, t’y vois loin quoi
Revenir en haut Aller en bas
XRdefou74
Pourrisseur de Limace
Pourrisseur de Limace
XRdefou74

Date d'inscription : 23/04/2016
Masculin Age : 42
Moto : 300 Gasgas EC
Région / département : 74 , Vallée de l'Arve
Nombre de messages : 4227

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty23.02.21 15:59

Pho_Tom a écrit:
Joli
Tu as peint la fibre ?

Oui j'avais une bombe de noir qui trainait

micboy a écrit:
pas mal ça bien

niveau éclairage ça donne quoi ?

Je sais pas je suis en train de refaire les branchements
Revenir en haut Aller en bas
Panoramix
Pourrisseur de Limace
Pourrisseur de Limace
Panoramix

Date d'inscription : 16/06/2019
Masculin Age : 58
Moto : Bleu jaune orange
Région / département : Rhone-Alpes Auvergne
Nombre de messages : 5691

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty23.02.21 16:59

XRdefou74 a écrit:

Ça y est , c'est fini !
J'ai pas fait une finition de ouf mais ça ira bien comme ça !

Eclairage LED - Page 12 Img20218

Eclairage LED - Page 12 Img20219

Je t’ai croisé l’autre soir ça rend bien amen fete mdr
Eclairage LED - Page 12 84494d10
Revenir en haut Aller en bas
XRdefou74
Pourrisseur de Limace
Pourrisseur de Limace
XRdefou74

Date d'inscription : 23/04/2016
Masculin Age : 42
Moto : 300 Gasgas EC
Région / département : 74 , Vallée de l'Arve
Nombre de messages : 4227

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty23.02.21 18:30

Panoramix a écrit:


Je t’ai croisé l’autre soir ça rend bien amen fete  mdr
Eclairage LED - Page 12 84494d10

Pfff ! Même pas drôle !









mdr mdr
Revenir en haut Aller en bas
micboy
Addict au Rouge
Addict au Rouge
micboy

Date d'inscription : 05/07/2013
Masculin Age : 41
Moto : 300 Xtrainer K16/LightBee K21/Zero FXS K18/Streetriple K13
Région / département : 69
Nombre de messages : 826

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty23.02.21 20:19

lolo (le badrais) a écrit:
micboy a écrit:
pas mal ça bien

niveau éclairage ça donne quoi ?

Ayant le même et l’ayant surtout beaucoup utilisé, je vais répondre :
Faisceaux peu large et puissant, c est un feu longue portée, t’y vois loin quoi

merci

Il me semble en avoir vu sur aliexpress avec 2 optique longue portée et 2 optique éclairage « large » ca doit faire un bon mix et c’est pas tres cher
Revenir en haut Aller en bas
XRdefou74
Pourrisseur de Limace
Pourrisseur de Limace
XRdefou74

Date d'inscription : 23/04/2016
Masculin Age : 42
Moto : 300 Gasgas EC
Région / département : 74 , Vallée de l'Arve
Nombre de messages : 4227

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty23.02.21 20:21

Je l'ai pris chez Ali pour 13€ livraison gratuite
Il n'y a qu'un mode d'éclairage

€ 13,24 30%OFF | Projecteur de travail carré à faisceau blanc de 3 pouces, lampe de travail, pour moto, camion tout terrain, universel, 12/24V, 40W LED K
https://a.aliexpress.com/_vDJyzB
Revenir en haut Aller en bas
lolo (le badrais)
Born to be Wild
Born to be Wild
lolo (le badrais)

Date d'inscription : 10/10/2010
Masculin Age : 40
Moto : Aprilia tuono 2003
Région / département : mdl
Nombre de messages : 12216

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty23.02.21 21:11

Ah ben je ne l’ai pas pris chez les chinois, même si j’imagine que ça vient de chez eux
Revenir en haut Aller en bas
micboy
Addict au Rouge
Addict au Rouge
micboy

Date d'inscription : 05/07/2013
Masculin Age : 41
Moto : 300 Xtrainer K16/LightBee K21/Zero FXS K18/Streetriple K13
Région / département : 69
Nombre de messages : 826

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty23.02.21 23:39

https://fr.aliexpress.com/item/1005001374605000.html

Retrouvé yeah
Revenir en haut Aller en bas
lolo (le badrais)
Born to be Wild
Born to be Wild
lolo (le badrais)

Date d'inscription : 10/10/2010
Masculin Age : 40
Moto : Aprilia tuono 2003
Région / département : mdl
Nombre de messages : 12216

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty24.02.21 6:26

Nan c'est pas pas la même, tu nous as dégoté des yeux différents mdr
Revenir en haut Aller en bas
XRdefou74
Pourrisseur de Limace
Pourrisseur de Limace
XRdefou74

Date d'inscription : 23/04/2016
Masculin Age : 42
Moto : 300 Gasgas EC
Région / département : 74 , Vallée de l'Arve
Nombre de messages : 4227

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty24.02.21 7:10


Oui il y a juste une veilleuse bleue au milieu
Revenir en haut Aller en bas
micboy
Addict au Rouge
Addict au Rouge
micboy

Date d'inscription : 05/07/2013
Masculin Age : 41
Moto : 300 Xtrainer K16/LightBee K21/Zero FXS K18/Streetriple K13
Région / département : 69
Nombre de messages : 826

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty24.02.21 8:39

XRdefou74 a écrit:

Oui il y a juste une veilleuse bleue au milieu

Il y'a aussi 2 optique lisses pour la longue portée et 2 optiques striées pour une diffusion large clin d'oeil
Revenir en haut Aller en bas
XRdefou74
Pourrisseur de Limace
Pourrisseur de Limace
XRdefou74

Date d'inscription : 23/04/2016
Masculin Age : 42
Moto : 300 Gasgas EC
Région / département : 74 , Vallée de l'Arve
Nombre de messages : 4227

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty24.02.21 8:47

micboy a écrit:
XRdefou74 a écrit:

Oui il y a juste une veilleuse bleue au milieu

Il y'a aussi 2 optique lisses pour la longue portée et 2 optiques striées pour une diffusion large clin d'oeil

C'est vrai ! Mais reste prudent avec les petits chinois merci !
Revenir en haut Aller en bas
XRdefou74
Pourrisseur de Limace
Pourrisseur de Limace
XRdefou74

Date d'inscription : 23/04/2016
Masculin Age : 42
Moto : 300 Gasgas EC
Région / département : 74 , Vallée de l'Arve
Nombre de messages : 4227

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty14.04.21 18:40

clod a écrit:
Je viens de jeter un oeil sur le   schéma électrique du 250 ECF
Il y a 2 circuits 12V sortant de l’aternateur.
L’un est régulé +redressé en 12V continu. Il alimente la charge batterie, le feu arrière LED + feu STOP, …
L’autre est régulé 12 alternatif. Il alimente notamment le phare.
Donc ton feu à LED a peu de chance de fonctionner sur du 12V alternatif. clin d'oeil

Il faut que tu mettes un pont de diode + un condo entre ta sortie 12V alternatif et le feu LED que tu ajoutes.
Voici le schéma de montage.
Eclairage LED - Page 12 Capadi10

Voici la modif derrière ma plaque phare.
Eclairage LED - Page 12 Led-110

Pour le pont de diode j'avais pris ce modèle . Il est surdimensionné mais pratique car on peut faire un raccordement simple avec des cosses type automobile.
Pour le condensateur, un 4700µF /25V fera l'affaire.

coucou j'ai besoin de comprendre un truc reflexion
Pourquoi un condensateur 4700uf /25v et non pas en 12 ou 16 v ?
Revenir en haut Aller en bas
Panoramix
Pourrisseur de Limace
Pourrisseur de Limace
Panoramix

Date d'inscription : 16/06/2019
Masculin Age : 58
Moto : Bleu jaune orange
Région / département : Rhone-Alpes Auvergne
Nombre de messages : 5691

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty14.04.21 20:42

Un condensateur 12 volts va claquer car la tension de ta moto monte jusqu’à 15/16 volts en fonction du régime moteur et de la puissance électrique demandée. La tension supérieure a cette tension de 15/16 volts facile à trouver c’est du 25 volts. Après tu peux mettre un condensateur qui tient plus en voltage mais pour la même capacité il risque d’être plus gros en volume et aussi plus cher. Pour les condensateurs alternatif il faut regarder la classe qui te donne la tension et les heures d’utilisation pour une tension donnée.
Ex 10.000 heures 450volts class B
1.000 heures 500volts class C
A bien regarder quand tu changes ton condensateur de ton touret à meuler ou de ta machine à laver, pour ne pas avoir à le changer de nouveau dans un an ou deux
Eclairage LED - Page 12 36ab5610


Dernière édition par Panoramix le 14.04.21 20:48, édité 1 fois
Revenir en haut Aller en bas
XRdefou74
Pourrisseur de Limace
Pourrisseur de Limace
XRdefou74

Date d'inscription : 23/04/2016
Masculin Age : 42
Moto : 300 Gasgas EC
Région / département : 74 , Vallée de l'Arve
Nombre de messages : 4227

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty14.04.21 20:47


Ok je comprends mieux...

Et le 4700uf ça correspond à quoi ?
Revenir en haut Aller en bas
Panoramix
Pourrisseur de Limace
Pourrisseur de Limace
Panoramix

Date d'inscription : 16/06/2019
Masculin Age : 58
Moto : Bleu jaune orange
Région / département : Rhone-Alpes Auvergne
Nombre de messages : 5691

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty14.04.21 20:51

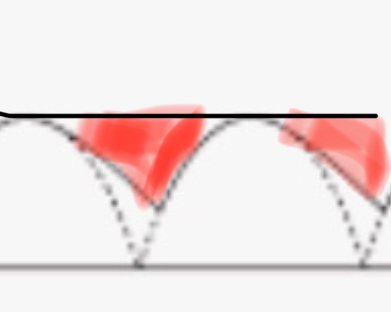

Pour faire un comparatif un condensateur c’est un accumulateur d’énergie comme une mini batterie, un 1.000 micro c’est une batterie de twingo et un 4700 micro une batterie de mégane, ou une pile AAA et une AA.
Revenir en haut Aller en bas
XRdefou74
Pourrisseur de Limace
Pourrisseur de Limace
XRdefou74

Date d'inscription : 23/04/2016
Masculin Age : 42
Moto : 300 Gasgas EC
Région / département : 74 , Vallée de l'Arve
Nombre de messages : 4227

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty14.04.21 20:53


merci merci
Revenir en haut Aller en bas
tchou
Bon bec
Bon bec
tchou

Date d'inscription : 13/04/2019
Masculin Age : 40
Moto : BETA 300rr
Région / département : 38
Nombre de messages : 525

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty14.04.21 20:57

attention panoramix, peut être le sais tu, mais le condo que t'a mis c'est de l'alternatif secret

Pour la ref il faut prendre ceux la sur aliexpress, 35v 4700uf
https://fr.aliexpress.com/item/33030332216.html?spm=a2g0s.9042311.0.0.5acb6c37wwTWX6

ou sinon pour pas se prendre ma tête, directement ce redresseur tout fait pour à peine plus de 5€
https://fr.aliexpress.com/item/32816471904.html?spm=a2g0o.cart.0.0.c10d3c00WjCnwE&mp=1
Revenir en haut Aller en bas
Panoramix
Pourrisseur de Limace
Pourrisseur de Limace
Panoramix

Date d'inscription : 16/06/2019
Masculin Age : 58
Moto : Bleu jaune orange
Région / département : Rhone-Alpes Auvergne
Nombre de messages : 5691

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty14.04.21 21:00

tchou a écrit:
attention panoramix, peut être le sais tu, mais le condo que t'a mis c'est de l'alternatif secret

Pour la ref il faut prendre ceux la sur aliexpress, 35v 4700uf
https://fr.aliexpress.com/item/33030332216.html?spm=a2g0s.9042311.0.0.5acb6c37wwTWX6

ou sinon pour pas se prendre ma tête, directement ce redresseur tout fait pour à peine plus de 5€
https://fr.aliexpress.com/item/32816471904.html?spm=a2g0o.cart.0.0.c10d3c00WjCnwE&mp=1
Oui oui relis bien pour les condensateurs alternatif il faut regarder la classe ......
Revenir en haut Aller en bas
tchou
Bon bec
Bon bec
tchou

Date d'inscription : 13/04/2019
Masculin Age : 40
Moto : BETA 300rr
Région / département : 38
Nombre de messages : 525

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty14.04.21 21:10

j'avais lu en diagonale secret mdr
Revenir en haut Aller en bas
XRdefou74
Pourrisseur de Limace
Pourrisseur de Limace
XRdefou74

Date d'inscription : 23/04/2016
Masculin Age : 42
Moto : 300 Gasgas EC
Région / département : 74 , Vallée de l'Arve
Nombre de messages : 4227

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty14.04.21 21:15

tchou a écrit:


ou sinon pour pas se prendre ma tête, directement ce redresseur tout fait pour à peine plus de 5€
https://fr.aliexpress.com/item/32816471904.html?spm=a2g0o.cart.0.0.c10d3c00WjCnwE&mp=1

Pas besoin de condensateur pour celui-ci ?
Revenir en haut Aller en bas
Panoramix
Pourrisseur de Limace
Pourrisseur de Limace
Panoramix

Date d'inscription : 16/06/2019
Masculin Age : 58
Moto : Bleu jaune orange
Région / département : Rhone-Alpes Auvergne
Nombre de messages : 5691

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty14.04.21 21:23

C’est un régulateur de tension, il y a des diodes zener dedans. Ce régulateur écrête la tension pour éviter qu’elle ne monte trop haut et endommage ta batterie et autres équipements. Mais il y a pas de gros condensateur de filtrage la dedans.
Revenir en haut Aller en bas
Panoramix
Pourrisseur de Limace
Pourrisseur de Limace
Panoramix

Date d'inscription : 16/06/2019
Masculin Age : 58
Moto : Bleu jaune orange
Région / département : Rhone-Alpes Auvergne
Nombre de messages : 5691

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty14.04.21 21:42

Ça va que c’est pour toi Sylvain , j’espère que cela t’aidera à comprendre le chimblik mdr

Allure de la tension quand c’est pas redressé
Eclairage LED - Page 12 E6154610


Allure de la tension avec une seule diode
Eclairage LED - Page 12 6b60c410



Allure de la tension avec une seule diode plus condensateur
Eclairage LED - Page 12 A484e410

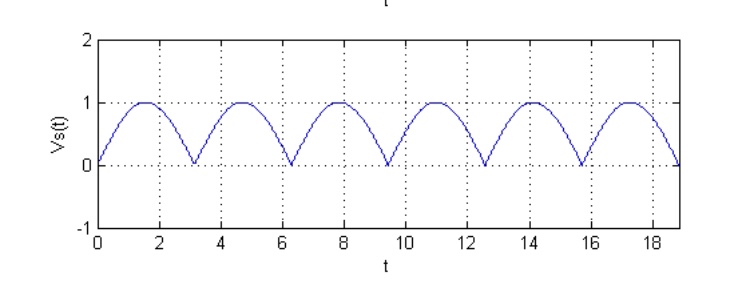

Allure de la tendion avec un pont de diode
Eclairage LED - Page 12 7c927710


Allure de la tension avec un pont de diode plus condensateur
Eclairage LED - Page 12 Efa1a010


Allure de la tension avec un régulateur
Eclairage LED - Page 12 A5985310


Plus tu tendras vers du continu et plus le rendement sera meilleur , tout ce que tu perds entre le continu et le creux des bosses sur les photos c’est de la puissance perdue ( en rouge)
Eclairage LED - Page 12 90324010

Eclairage LED - Page 12 56c3cc10
Revenir en haut Aller en bas
XRdefou74
Pourrisseur de Limace
Pourrisseur de Limace
XRdefou74

Date d'inscription : 23/04/2016
Masculin Age : 42
Moto : 300 Gasgas EC
Région / département : 74 , Vallée de l'Arve
Nombre de messages : 4227

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty14.04.21 22:41


merci Philippe !

Et ouais chuis chiant avec mes questions mdr ... Mais je suis un gros boulay +++ dans se domaine mdr

Revenir en haut Aller en bas
Panoramix
Pourrisseur de Limace
Pourrisseur de Limace
Panoramix

Date d'inscription : 16/06/2019
Masculin Age : 58
Moto : Bleu jaune orange
Région / département : Rhone-Alpes Auvergne
Nombre de messages : 5691

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty14.04.21 22:51

C’est bien d’être curieux reflexion
Revenir en haut Aller en bas
XRdefou74
Pourrisseur de Limace
Pourrisseur de Limace
XRdefou74

Date d'inscription : 23/04/2016
Masculin Age : 42
Moto : 300 Gasgas EC
Région / département : 74 , Vallée de l'Arve
Nombre de messages : 4227

Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty26.04.21 17:03


J'ai acheté au cas où un autre redresseur

Eclairage LED - Page 12 Screen13

J'ai demandé un schéma électrique pour le branchement et ils m'ont répondu :

Fil rouge +
Fil vert -
Fil jaune et fil rose pour le chargement

Que faut il comprendre ?

Le fil vert et rouge sont redressés
Et fil jaune et rose sont la masse et sortie allumage ?
Revenir en haut Aller en bas
Contenu sponsorisé




Eclairage LED - Page 12 Empty
MessageSujet: Re: Eclairage LED   Eclairage LED - Page 12 Empty

Revenir en haut Aller en bas

Eclairage LED
Revenir en haut
Page 12 sur 13Aller à la page : Précédent  1, 2, 3 ... , 11, 12, 13  Suivant
 Sujets similaires
-
» Eclairage avant Cateye HL-EL300
» Eclairage Cateye
» Eclairage par dynamo dans le moyeu arrière shimano
» Eclairage BBB
» Eclairage triled pour 13V à 36V

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
L'ENDURO EN RHONE-ALPES :: LE MATERIEL :: Mécanique / Technique / Pilotage / Equipement / Essai / Occasion-
Sauter vers:
